Как определяют потери давления в системе трубопроводов сжатого воздуха
Из этой статьи вы узнаете:
1О трубопроводах сжатого воздуха: разница между распределительными и разводящими трубами
Правильно спроектированная трубная магистраль является важной составляющей системы подготовки и распределения сжатого воздуха. Без этого компонента транспортировка рабочей среды от компрессора к потребителю будет энергозатратной и малоэффективной.
Чтобы определить точные значения рабочего давления и производительности оборудования, на этапе проектирования пневмосети создают подробную схему и чертеж расположения рабочих компонентов (компрессора, фильтров, осушителей и тд) и точек потребления. В такой логической цепочке указываются:
- вертикальная труба подачи сжатого воздуха от компрессорной централи до зоны потребления;
- распределительная труба - питается от вертикальной трубы и распределяет сжатый воздух по потребителям. Данная магистраль может быть поделена на несколько составных частей;
- соединительная арматура - связывает между собой распределительную и разводящую трубы;
- разводящие трубы – подают рабочую среду непосредственно к пневматическому оборудованию

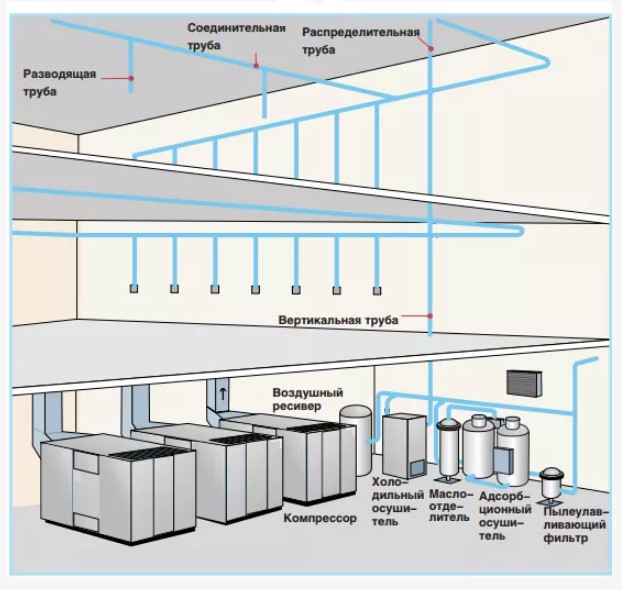

На Рисунке №1 представлена схема подачи и распределения сжатого воздуха через систему трубопроводов для промышленного предприятия или химической лаборатории:
На схеме видно, что компрессор с другим энергетическим оборудованием (ресивер, осушители, маслоотделитель, фильтры и т.д.) расположены на нижнем этаже. Подготовленный сжатый воздух транспортируется на верхний уровень по вертикальной трубе. Далее рабочая среда движется по распределительному трубопроводу, и через соединительные и разводящие трубы подается непосредственно к точкам потребления.
Для малых или средних систем сжатого воздуха (например, подготовка и подача сжатого воздуха для накачивания шин) подробная схема пневмосети может и не составляться. В данном случае один и тот же трубопровод может быть и вертикальной и распределительной магистралью.
2Как определяют потери давления в трубопроводе?
Как хорошо видно на Рисунке №1 сжатый воздух в процессе движения от компрессора к потребителю встречает много препятствий, что неизменно приводит к потере рабочего давления. Основные факторы, влияющие на падение давления в воздушной сети, это:
- длина трубной магистрали,
- внутренний диаметр труб,
- количество изгибов, муфт, клапанов,
- скорость воздушного потока,
- производительность компрессора, рабочее давление и т.д.
В небольших или средних системах сжатого воздуха потери давления могут рассчитываться по специальной формуле (без учета количества клапанов, муфт, поворотов труби и т.д.):
где:
- qv – производительность компрессора, л/сек
- d – внутренний диаметр трубы, мм
- l – длина магистрали, м
- p – входное абсолютное давление, бар.
Как видно из формулы, для определения потерь рабочего давления в пневмосети используют два важных параметра трубопровода: его протяженность и величину внутреннего диаметра. Эти две характеристики имеют решающее значение, и вот почему:
Если диаметр трубопровода окажется мал, это неизбежно приведет к снижению скорости воздушного потока. В результате компоненты пневмосети «не дополучают» сжатый воздух, работают не на полную силу, и в сети падает давление. При подборе диаметра трубы ошибочно полагаться на размер выходного отверстия компрессора, производительность, рабочее давление и расстояние. Специалисты рекомендуют использовать трубы бОльшего диаметра. Это несколько увеличит расходы на стоимость материалов, но значительно снизит (или исключит) падение рабочего давления в магистрали, и поможет сэкономить на энергоресурсах.
Если система подготовки и распределения сжатого воздуха достаточно сложная и протяженная (например, как на Рисунке №1), то на этапе формирования схемы пневмосети проектировщики учитывают значения потерь давления, которые приходятся на различные участки трубопровода. В Таблице №1 приведены такие значения:
| Падение давления на следующих участках трубопровода: | Значение, бар |
| Распределительная труба | 0,05 |
| Разводящие трубы | 0,03 |
| Вертикальные трубы | 0,02 |
| Вся магистраль | 0,1 |
То есть к данным, которые были получены по вышеуказанной формуле, прибавляются потери давления, приходящиеся на различные участки трубопровода.
Влияние изгибов, муфт и других составляющих трубопровода на падение давления
Рассчитывая потери давления в пневмосети, обязательно стоит учесть потери, которые приходятся на различные клапаны, изгибы, задвижки, соединения, вентили и т.д. Определить такую взаимосвязь можно, воспользовавшись данными из Таблицы №2, где показано, как значение падения давления зависит от диаметра трубопровода и его конкретного участка. Например, падение давления в Т-образном соединении 25-ти миллиметровой трубе эквивалентно падению давления в двухметровой прямой трубе.
Таблица №2 Эквивалентные длины труб (в метрах):
| Диаметр трубопровода | 25 мм | 40 мм | 50 мм | 80 мм | 100 мм | 125 мм | 150 мм |
| Изгиб 90° (R=d) | 0,3 | 0,5 | 0,6 | 1 | 1,5 | 2 | 2,5 |
| Bend 90° (R=2d) | 0,15 | 0,25 | 0,3 | 0,5 | 0,8 | 1 | 1,5 |
| Колено (90°) | 1,5 | 2,5 | 3,5 | 5 | 7 | 10 | 15 |
| Т-образное соединение | 2 | 3 | 4 | 7 | 10 | 15 | 20 |
| Обратный клапан | 8 | 10 | 15 | 25 | 30 | 50 | 60 |
| Диафрагменный клапан | 1,2 | 2 | 3 | 4,5 | 6 | 8 | 10 |
| Задвижка | 0,3 | 0,5 | 0,7 | 1 | 1,5 | 2 | 2,5 |
Как подобрать диаметр трубы для сети распределения сжатого воздуха с давлением 7 бар?
В Таблице №3 указана взаимосвязь между производительностью компрессора и длиной трубной магистрали. Зная эти два показателя, можно легко подобрать требуемый диаметр трубной магистрали. Данные Таблицы рассчитаны на максимальный перепад давления 0,3 бар. Указанные значения относятся к прямой трубе без каких-либо поворотов, клапанов и т.д. Например, данные таблицы можно использовать для расчета потерь давления в деревообрабатывающем цеху, где от компрессора идет одна распределительная (разводящая) труба.
Таблица №3:
| Производительность, м3/ч | 50 м | 100 м | 150 м | 300 м | 500 м | 750 м | 1000 м | 2000 м |
| 10 | 15 | 15 | 15 | 20 | 20 | 25 | 25 | 25 |
| 30 | 15 | 15 | 15 | 25 | 25 | 25 | 25 | 40 |
| 50 | 15 | 25 | 25 | 25 | 40 | 40 | 40 | 40 |
| 70 | 25 | 25 | 25 | 40 | 40 | 40 | 40 | 40 |
| 100 | 25 | 25 | 40 | 40 | 40 | 40 | 40 | 63 |
| 150 | 25 | 40 | 40 | 40 | 40 | 40 | 40 | 63 |
| 250 | 40 | 40 | 40 | 40 | 63 | 63 | 63 | 63 |
| 350 | 40 | 40 | 40 | 63 | 63 | 63 | 63 | 80 |
| 500 | 40 | 40 | 63 | 63 | 63 | 63 | 63 | 80 |
| 750 | 40 | 63 | 63 | 63 | 63 | 80 | 80 | 100 |
| 1000 | 63 | 63 | 63 | 63 | 63 | 80 | 80 | 100 |
| 1250 | 63 | 63 | 63 | 63 | 63 | 100 | 100 | 100 |
| 1500 | 63 | 63 | 63 | 80 | 80 | 100 | 100 | 125 |
| 1750 | 63 | 63 | 80 | 80 | 80 | 100 | 100 | 125 |
| 2000 | 63 | 80 | 80 | 80 | 100 | 100 | 100 | 125 |
| 2500 | 63 | 80 | 80 | 80 | 100 | 125 | 125 | 125 |
| 3000 | 80 | 80 | 76 | 100 | 100 | 125 | 125 | 150 |
| 3500 | 80 | 80 | 100 | 100 | 125 | 125 | 125 | 150 |
| 4000 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | 150 |
| 4500 | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 |
| 5000 | 80 | 100 | 100 | 125 | 125 | 150 | 150 | 150 |
Любые расчеты, касающиеся подбора оборудования или построения схемы подготовки и распределения сжатого воздуха, требуют опыта и навыков их проведения. Первоначально специалисты проводят технический аудит на производстве, делают замеры, проводят предварительные расчеты, используют специальное программное обеспечение.
Также не стоит забывать о возможных расширениях предприятия и будущих потребностях в сжатом воздухе! Выбор протяженности системы трубопроводов и диаметра труб, основанный исключительно на текущих требованиях к потоку, может быть большой ошибкой. Некоторые дополнительные затраты и предусмотрительность сейчас могут принести серьезные дивиденды в будущем.
3Как выбрать материал для трубопровода сжатого воздуха?
Для производства труб системы подготовки и распределения сжатого воздуха используют несколько материалов. Выбор того или иного зависит от нескольких факторов:
- условия эксплуатации (улица, помещение),
- качество сжатого воздуха,
- перепады давления,
- протяженности трубопровода,
- требуемого диаметра трубы,
- стоимости,
- рабочего давления и производительности компрессора,
- износостойкости.
Чаще всего в сетях распределения сжатого воздуха устанавливают трубы, изготовленные из следующих материалов:
- Сталь. К основным преимуществам данного вида труб относятся: бесшовность соединения, наличие резьбовых соединений, разнообразие видов и форм, разнообразие номинальных диаметров, коррозионная стойкость, низкое сопротивление воздушному потоку. Ограничения к выбору данного вида трубопровода: гальванизированное покрытие увеличивает сопротивление воздушному потоку. Также, трубы из нержавеющей стали достаточно дорогие и имеют значительный вес, по сравнению с пластиковыми трубами.
- Медь. Для многих предприятий медный трубопровод для системы распределения сжатого воздуха достаточно дорогостоящий вариант и требует привлечения сторонних специалистов по монтажу высокого технического уровня. Чаще всего такой вид труб используют в медицине или в лабораториях. Медные трубы имеют низкое сопротивление движению потока, устойчивы к коррозии.
- Пластик. Для производства труб используют следующие виды пластика: полипропилен (РPR), полиамид (РА), полиэтилен (РЕ), акрилнитрил-бутадиен-стиролполимер (ABS). Готовые изделия из них не подвержены коррозии, имеют множество форм и соединений, обладают низкой эластичностью, просты в монтаже и обслуживании. Максимальное расчетное давление каждого вида трубы производители указывают в ее спецификации (обозначение PN и далее величина давления в бар, например PN16).
Наиболее распространенным материалом для прокладки пневмопроводов является полипропиленовые трубы. Они просты в установке, имеют приемлемую стоимость и выдерживают давление сжатого воздуха до 20 бар. Внешние диаметры полипропиленовых труб: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Внутренние диаметры зависят от максимального давления, на которое они рассчитаны и соответственно зависят от толщины стенок труб, поэтому при выборе материалов пневмопровода нужно внимательно ознакомиться с характеристиками выбранной для монтажа PPR-трубы.
